1/144MSZ-006「Zガンダム」HG R9.5+

追記2です。
Ｒ9.5で手書きでしたのでCGで清書しました。

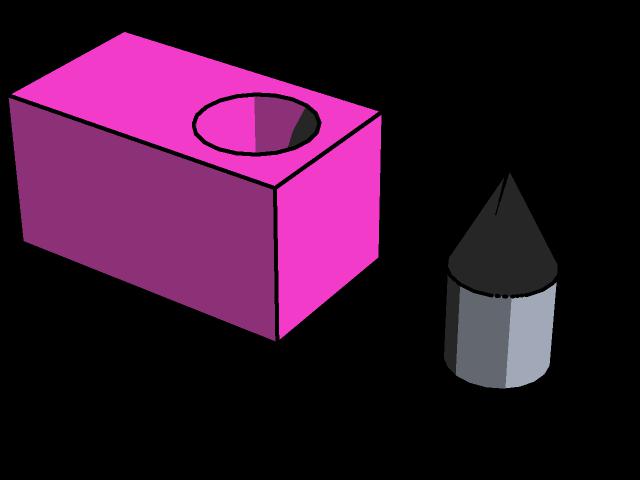

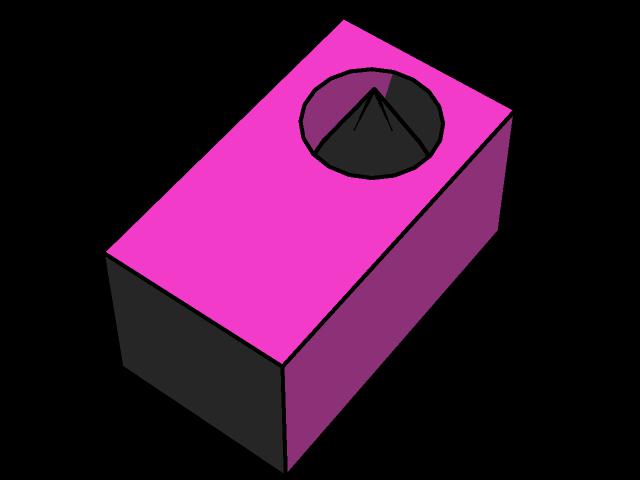

右がポリキャップ（グレー）左がプラ部品（ピンク）とします。
ポリキャップは鉛筆を削る様に円筒の先を細く削っておきます。

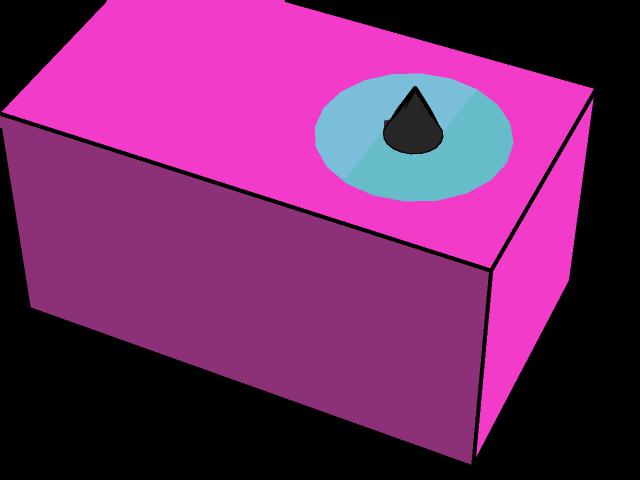

ポリキャップをダボ穴に入れます。
 接着剤等でダボ穴を埋めます。
ポリキャップは接着剤が効きませんのでそのままでは抜けてしまいますがテーパー状態に接着剤で埋める（プラ部品なので接着剤が効きます）事でポリキャップは抜け出ません。

接着剤から飛び出した部分を切り飛ばしサーフェイスします。

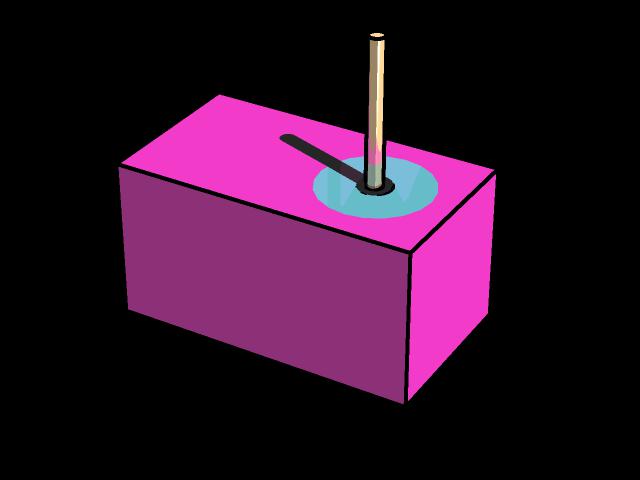

真鍮線（右・クリーム色）を用意

表面に出て居るポリキャップ部分に、予め真鍮線と同じサイズの穴を開けておき差し込みます。
これで取りあえず完成です。

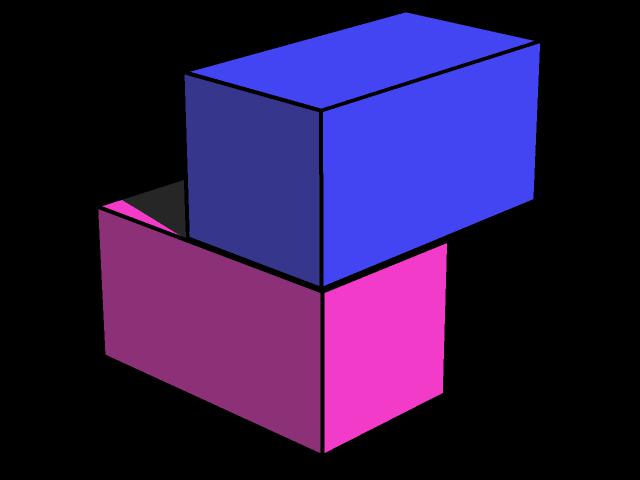

真鍮棒に刺さる形で別部品（青色）を、実際は真鍮棒と接着される側になります（ポリキャップは接着剤が効かないので赤色側が稼働部分になります）

真鍮線を軸に青と赤の部品は回転関節を持ちました。
ポリキャップ入りですのでポロリと抜けたり経年変化でヘタル事は有りません。

1/144MSZ-006「Zガンダム」HG R9.5

補足です。

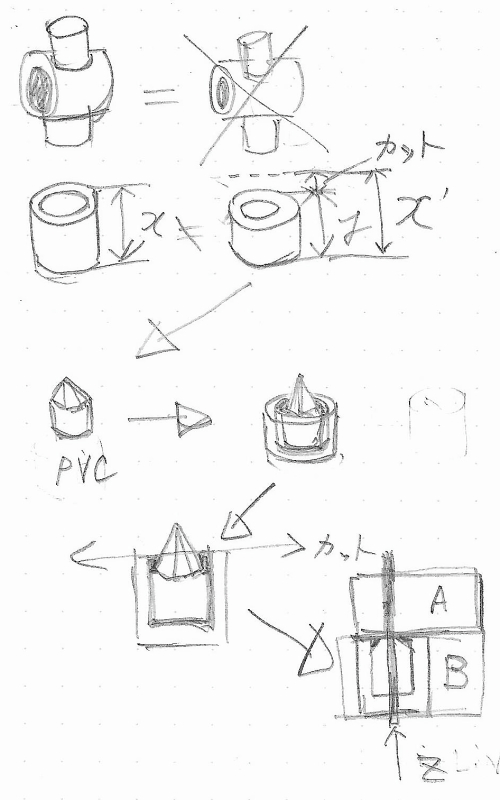

取りあえず手書き、「ＮＮ・ＮＭ流PVCポリキャップ関節の作り方」
左上から→へ進みますが
1：ｘの長さを純正とすると今回ｙの長さに切り詰めた為、上方のPVCポリキャップ部品は使えなくなりました。
2：中段左から・先を細くしたPVCポリキャップのランナーをカットした物をｙに入れます。
3：下段左から・テーパー分と隙間に瞬間を流し込み、上部をカットして平らにします。
（PVCポリキャップはセンターを残して瞬間に埋まる事により浅く成ったダボから抜け難くなる筈です。
これにより、Ａ部品とＢ（PVCポリキャップを埋め込んだ）部品間を1mmの真鍮線（Ｚ）で繋げば回転軸が完成。
ＡとＢがプラ部品とすればこの改造でPVCポリキャップが埋め込まれて居ますので単純に真鍮線で繋いだ関節では無く純正同様「へたら無い関節」になります。

※PVC=ポリキャップ
※PVCとポリキャップは違うとの指摘を受けたので訂正します。
（基本的にPVCはプラスチックで接着可能、ポリキャップは接着不可、実際ＰＶＣと言う別品が有るので混同を避ける必要が有るとの事）「ポリエチレンバキュームキャップ」の略では無い（＾_＾）

1/144MSZ-006「Zガンダム」HG R9

第9夜です。

 今回は、未だ腕です（＾_＾） ・・・ですが関節を仕込みました。

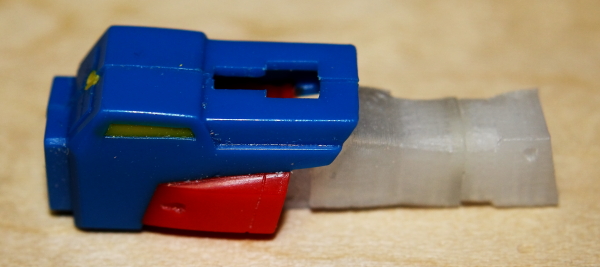

これにより肘関節が複合になりました。肘から上（2の腕）は ABS材で、肩アーマー（未実装）の下部分に回転関節を移動させています。

まだ、暫定版ですので、作り直してもう少し可動範囲を広げようと思います。

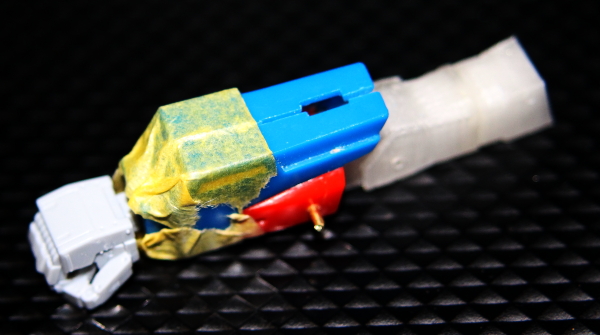

掌は「バンダイ製・1/144　MSハンド03」を使用。
腕（肘より下）は左右1mmずつ幅を詰めました、上記とこれにより純正の関節が無く成りましたので、新アイデアを投入しました。
これは元の関節部分にポリキャップを埋め込むという技法ですが案外上手くいきました。

さて、今夜も時間が来た様です。

1/144MSZ-006「Zガンダム」HG R8

第8夜です。


今回は肘関節部分を作って居ました（写真左から2番目・・・M＝ABS、Pt=0.1mm、P=100%、Bt=75度、Mt＝230度、Sp＝ブリム、St=無）
写真左から3、4番目は先に出力した二の腕部分で接合はタミヤの3mmプラ丸棒です。
（ちなみに1番目は純正部品）

未だ 完全な結合は出来て居ません、仮組状態（もう少しデーターも修正する必要が有り）ですが初期目的は達成出来るかな？

今夜も時間が来た様です。

※M＝材質、Pt＝ピッチ、P＝充填率、Bt＝ベッド温度、Mt＝ノズル温度、Sp＝ブリムorラフト、St＝スカート ・・・の略でPRN3Dの出力データ

1/144MSZ-006「Zガンダム」HG R7

第7夜です。

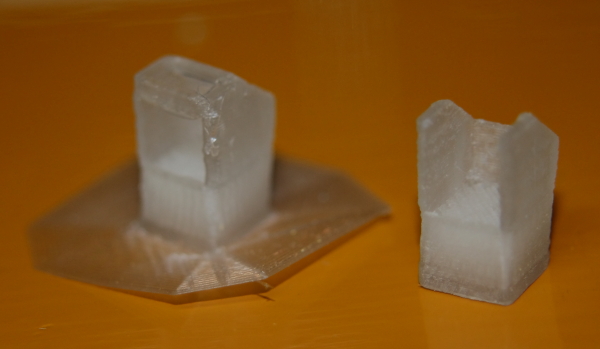

今回は、先の3DCGを出力しました（ABS材、ベッド温度80度、0.09mm、充填率100％、ブリム）
右がサポートを外してバリを取った物、完成度は90点かなぁ？及第点だと思います。
この後、ポリパテで修正と表面処理予定。

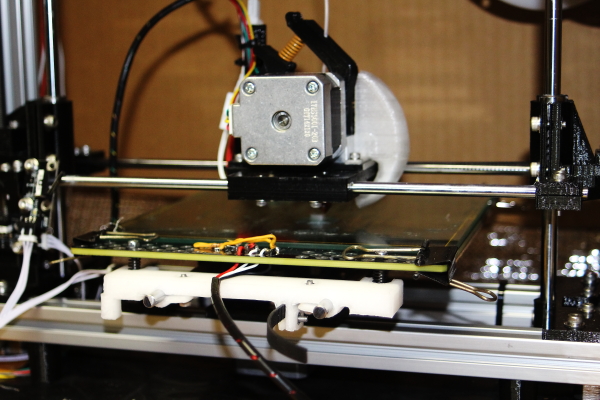

印刷中の機材、クーリングダクトは有効の様で風に対して影になる側は表面荒れが大きいです。
（全体に均等に風が当たれば良いのですが？）

あ、（今回の出力品＝追記）表面処理と修正する前に仮組した方が良い事に今気が付きました。

今夜も時間が来た様です。
